【販売終了】 Brain Gear Supra 総合設備

商品概要

Brain Gear Supra （ブレインギア）は、オートデスク社「AutoCAD Architecture （オートキャドアーキテクチャ）」に設備設計機能をアドオンした建築設備統合CADシステムです。

Brain Gear Supra 総合設備とは？

Brain Gear Supra 総合設備には、
Brain Gear Supra 電気設備の電気設備設計機能と
Brain Gear Supra 機械設備の機械設備（空調/衛生設備）設計機能、
積算機能が搭載されています。

建築業界で多く導入されているAutoCADをベースに建築設計と設備設計の機能を搭載しているので、AutoCADの使用経験があれば容易に操作を習得できます。

プロット/ルーティング（ルート作図・ルート編集）などの基本機能、注記/置換/陰線などの自動化といった設備専用機能を使用することができます。

豊富なシンボルの中からスタンプ感覚で機器を配置して、建築・設備の平面図や断面図を作成。　そして、作成した図面から3次元モデルを自動作成することで、取り合い調整の効率化や積算業務の効率化を図ることができます。

また、3次元モデルを確認しながら平面図を作図/編集することによる手戻り作業の削減、断面図やアイソメ図も自動作成などの効果もあります。

こんな方にお薦め！

• AutoCAD Architectrureベースの使いやすい設備設計用CADがほしい。
• 電気設備設計の機能を持つCADがほしい。
• 衛生設備、空調設備の設計の機能を持つCADがほしい。
• 建築設計を行うので建築機能もほしい。
• 2次元で作図した図面を3次元データで確認したい。
• Jw_cadで作成されたデータを取り込みたい。
• 積算機能を使いたい。

商品の内容

• ソフト本体（DVD）など

メニューの先頭へ

機能紹介

機能紹介動画

Brain Gear Supra 総合械設備の機能をご覧いただける動画です。

電気設備の機能

空調設備の機能

衛生設備の機能

BrainGear 電気設備と機械設備の機能

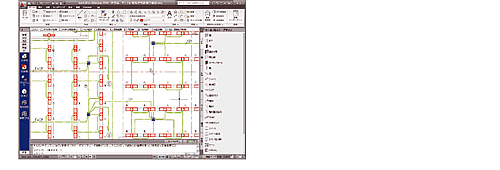

作図機能（電気設備）

• 機器をダブルクリックするだけで、設備区分、サイズ、高さ、材質などの属性を取得可能。
• 配線、ケーブルラック、レースウェイなどの電気設備に必要な経路を同じ操作で作図可能。

作図機能（機械設備）

• 機器をダブルクリックすることで属性が自動取得された配管/ダクトの経路を作図可能。
• 単線で作図した経路を複線に、複線で作図した経路を単線にすることが可能。
• バルブなどの経路部品は配管上の挿入したい位置をクリックすると、配管サイズを自動取得して挿入されます。

編集機能（電気設備）

• 経路の移動、ピッチ揃え、スケール変更などの編集機能を搭載。

編集機能（機械設備）

• 経路の移動、サイズや高さ変更、購買設定を簡単に編集可能。
• 機器や経路の属性情報が表示されるダイレクト属性表示機能搭載。

照度計算、原単位計算（電気設備）

• 作図を効率化する照度計算機能、原単位計算機能を搭載。
• 計算照度に基づく照明機器の一括配置が可能。
• 照度計算書をExcelに出力可能。
• 原単位配置を使用することで、部屋領域で必要個数を一括で配置可能。

計算機能（機械設備）

• ダクトサイズ計算、配管計算機、換気計算機、給水自動サイジング、ビルマル自動サイジングなどの計算機能を使用できます

積算機能（電気設備・機械設備）

• 図面から数量を自動で拾い出し、画面で確認することが可能。
• 集計表や拾い書などの出力形式があり、他の積算システムとの連携が可能。

機器配置の拡張

• BrainGearのクイック選択機能を使って、他CADで作成したBLOCK、グループ図形などの要素をBrainGearの要素（機器など）に置換え可能。

経路編集

• 作図済みの配線経路や配管経路のRサイズを変更できます。

配線条件スタンプ

• 作図済みの配線経路に条件を記入/削除する機能が追加されました。

詳しい情報を見る

メーカーホームページでBrainGearの機能情報を見る

メニューの先頭へ

対応データ形式

入出力ができるデータ形式です。

• AutoCAD DWG/DXF形式
• Jw_cad
• BE-Bridge
• SXF　※サブスクリプション契約が別途必要

メニューの先頭へ

動作環境

32ビット版環境

CPU	【Windows7使用時】 Intel Pentium 4　SSE2テク/ロジ対応 AMD Athlon Dual Core 3.0GHz以上　SSE2テク/ロジ対応 【WindowsXP使用時】 Intel Pentium 4　SSE2テク/ロジ対応 AMD Athlon Dual Core 1.6GHz以上　SSE2テク/ロジ対応
メモリ	2GB 【推奨】 4GB
ハードディスク	13GB以上
ディスプレイ解像度	1024x768 True Color 【推奨】 1280x1024 True Color
グラフィックスカード	128MB以上のメモリ実装 【推奨】 256MB以上のメモリ実装、Direct3D対応のワークステーションクラスの認定3Dグラフィックスカード
OS	Windows 8 Enterprise 日本語版 Windows 8 Pro 日本語版 Windows 8 日本語版 Windows 7 Enterprise 日本語版 Windows 7 Ultimate 日本語版 Windows 7 Professional 日本語版 Windows 7 Home Premium edition 日本語版 Windows XP Home Edition SP2以降 日本語版 Windows XP Professional Edition SP3以降 日本語版
その他	Microsoft Internet Explorer 7.0以降 DVDドライブ インターネットアクセス

64ビット版環境

CPU	AMD Athlon 64S　SE2対応 AMD Opteron　SSE2対応 Intel EM64T / SSE2対応 Intel Xeon Intel Em64T / SSE2対応 Intel Pentium
メモリ	2GB 【推奨】 4GB
ハードディスク	13GB以上
ディスプレイ解像度	1024x768 True Color 【推奨】 1280x1024 True Color
グラフィックスカード	128MB以上のメモリ実装 【推奨】 256MB以上のメモリ実装、Direct3D対応のワークステーションクラスの認定3Dグラフィックスカード
OS	Windows 8 Enterprise 日本語版 Windows 8 Pro 日本語版 Windows 8 日本語版 Windows 7 Enterprise 日本語版 Windows 7 Ultimate 日本語版 Windows 7 Professional 日本語版 Windows 7 Home Premium edition 日本語版 Windows XP Home Edition SP2以降 日本語版 Windows XP Professional Edition SP2以降 日本語版
その他	Microsoft Internet Explorer 7.0以降 DVDドライブ インターネットアクセス

詳しい情報

メーカーホームページで動作環境をご確認ください。

メニューの先頭へ

サポート

BrainGearのサポートが必要な方は、有償サポートをご検討ください。

また、メーカーのサポート情報をご覧ください。
