同じ図形を縦方向と横方向に並べたいとき、[複写]コマンドでは何回か複写しなければならないので面倒です。
そんなときは[矩形状配列複写(ARRAYRECT)]コマンドを使うと、簡単に同じ図形を並べることができるので便利でした

図形を並べて複写

矩形状配列複写コマンドを実行

リボンメニューの[ホーム]タブ-[修正]パネルに[矩形状配列複写(ARRAYRECT)]コマンドのアイコンがあります。

アイコン位置

図形を選択

複写する図形を選択しました。

図形選択

配列複写作成タブ

複写する図形を確定させると、リボンメニューが[配列複写作成]タブに切り替わりました。

配列複写作成タブ

列数と間隔を入力

[配列複写作成]タブの[列]パネルで横方向へ複写する列数と間隔を入力するとプレビュー表示も変更されました。

列数と間隔

行数と間隔を入力

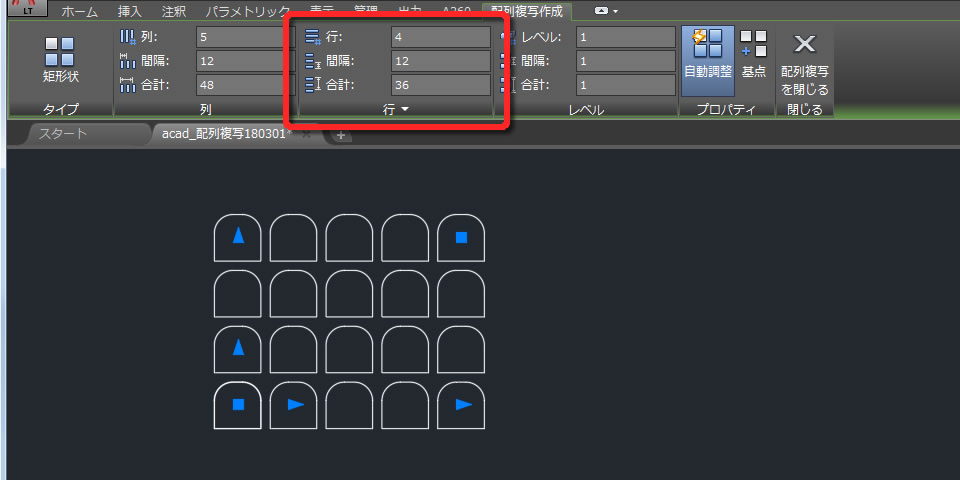

[配列複写作成]タブの[行]パネルで縦方向へ複写する行数と間隔を入力するとプレビュー表示も変更されました。

行数と間隔

閉じるを選択

[配列複写作成]タブの[行]パネルで縦方向へ複写する行数と間隔を入力するとプレビュー表示も変更されました。

行数と間隔

確定して結合

列数、行数、間隔を入力したら[配列複写作成]タブの[閉じる]パネルにある[配列複写を閉じる]を選択します。

コマンドの終了

[矩形状配列複写]コマンドが終了され、図形を縦横方向に複写することができました。

配列複写された
