カド(コーナー)から2辺を同じ距離で斜めに削った図形は[面取り(CHAMFER)]コマンドで描くことができます。

面取りの基本

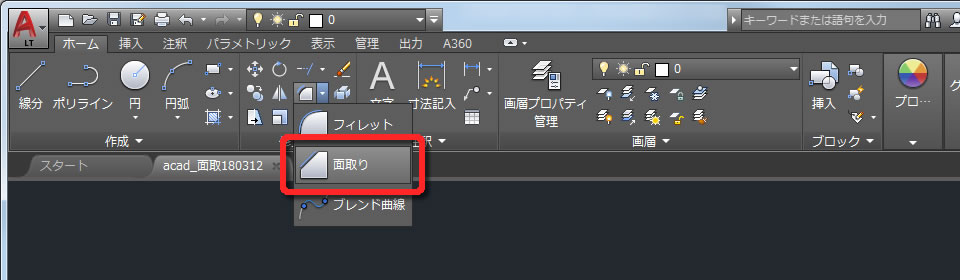

面取りコマンドを実行

リボンメニューの[ホーム]タブ-[修正]パネルに[面取り(CHAMFER)]コマンドのアイコンがあります。

面取りアイコン

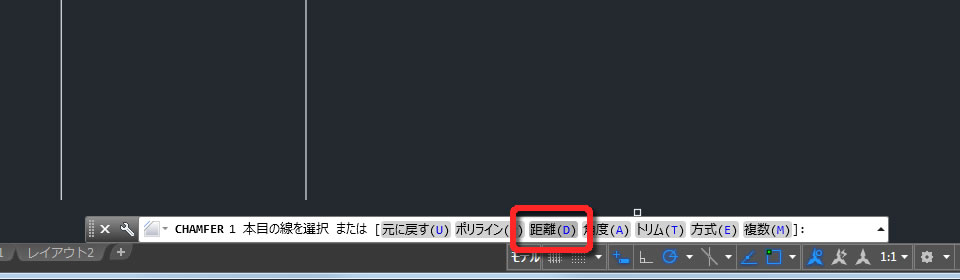

オプションで距離を選択

コマンドオプションから[距離]を選択すると、面取り寸法を2辺の距離で指定できるようになりました。

面取り距離の入力

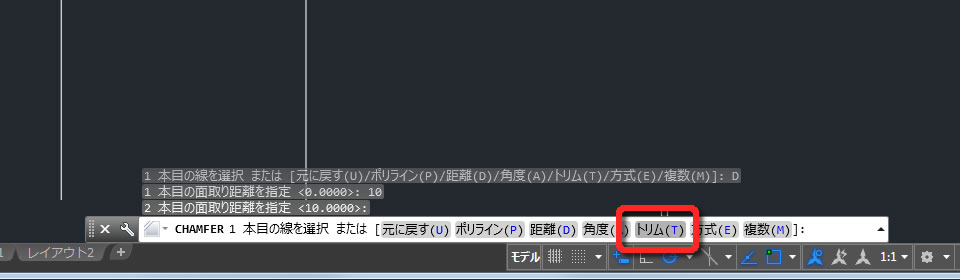

トリムの実行

面取りした元の線分を残さないようにしたいときはコマンドオプションで[トリム]を設定する必要があります。

トリムの有無

2本の線分を選択

面取りを行うカド(コーナー)を構成する2本の線分を選択します。

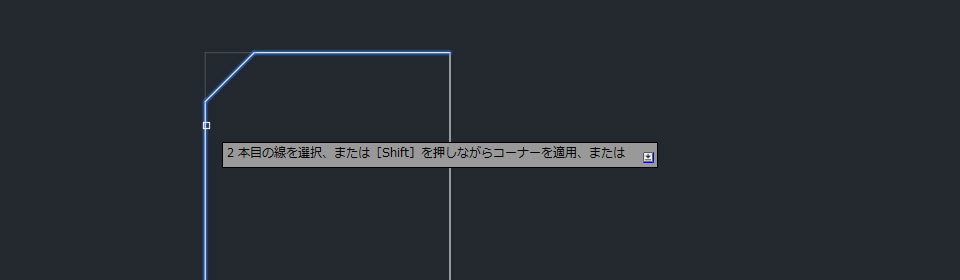

2本目の線分にクロスヘアカーソルを合せると面取りのプレビューが表示されます。面取りの作図結果を事前に確認できるので便利です。

プレビュー表示

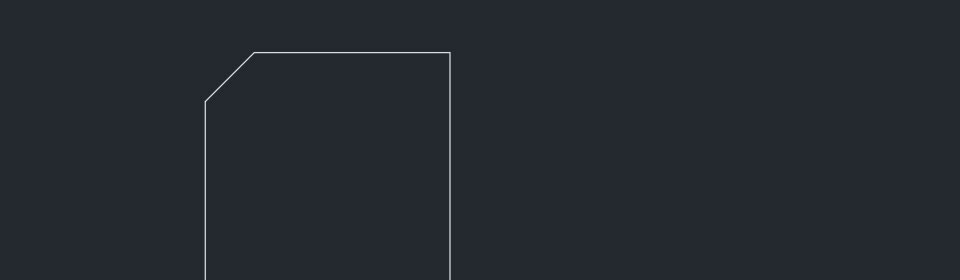

2本目の線分を選択すると面取りが作図され、コマンドが終了します。

面取り完成

もう一度、面取りの距離を入力して作図するにはコマンドを再実行する必要があります。
