カテゴリ：IJCAD 作成日：2019年4月4日

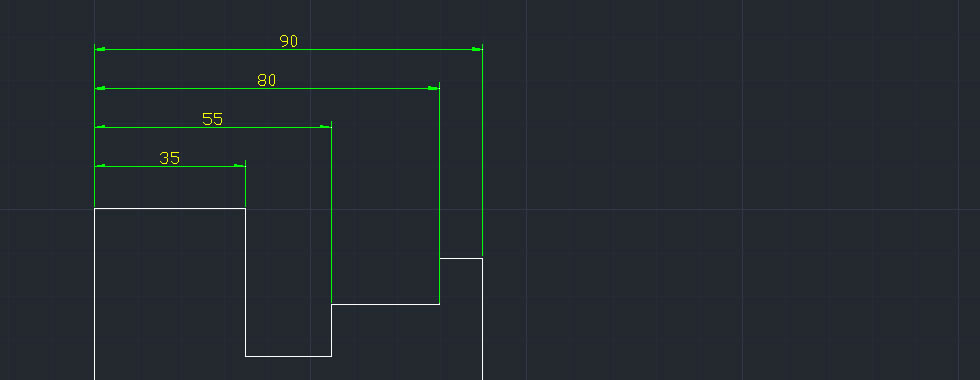

図面を作成していたら段状になっている寸法線の間隔がバラバラで見栄えが悪くなっていることはあると思います。これら寸法線同士の間隔を揃えたいときIJCADでは［寸法線間隔（DIMSPACE）］コマンドが使います。
リボンメニューの［ホーム］タブの［寸法記入］パネルにある［寸法線間隔（DIMSPACE）］をクリックしてコマンドを実行しました。
間隔を揃えるときの基準になる寸法線を選択しました。（※端側の寸法線を選択しなければならないようです。）
間隔を揃える寸法線を全てを選択しました。
寸法線同士の間隔を数値入力しました。
間隔の数値を入力すると寸法線の間隔が揃いました。
