バージョン2020で搭載された機能


【動画】「ワークフローの効率化①」で機能についてご覧ください。


ワークフローの効率化 ②

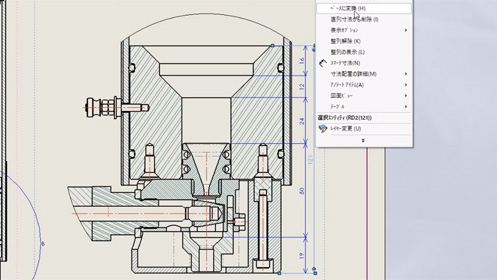

:: 直列寸法 ::

従来ののスマート寸法と比べ、少ないクリック数で繰り返しの寸法作成を省力化できる直列寸法機能が搭載されました。
始めの寸法線を記入すれば、引き出し位置をクリックするだけで続く寸法を作成できます。途中の寸法を削除すると他の寸法が自動で修正されます。また、直列寸法線と基準寸法線を右クリックのメニューから切り替えることができます。

:: シルエットエンティティ ::

設備設計や装置設計のレイアウト検討に便利なシルエットエンティティ機能が搭載されました。
これまでも部品やアセンブリの輪郭を平面に投影することは可能でしたが選択や編集に時間がかかりました。新機能では部品やアセンブリを選択するだけで輪郭のみの軽量なコンフィギュレーションを定義でき、大規模な設備・装置内のレイアウト検討を効率よく行えるようになりました。

:: メッシュの直接編集 ::

インポートしたメッシュファイルを直接編集できるので、スキャンデータからのリバースエンジニアリングが容易になりました。
サーフェスのトリム/延長/オフセット、穴の削除、フィレット/面取りなどメッシュデータの編集時間を大幅に短縮できる機能があり、CADモデルをゼロから作る代わりにメッシュ―データを活用した設計を進めることができます。



続けて「SOLIDWORKS2020新機能 CADとの連携強化」をご覧ください



バージョン2020の機能を使うには?

旧バージョンのSOLIDWORKSをご使用中で、SOLIDWORKS2020の機能を使用されたい方は「サブスクリプション」をご検討ください。
サブスクリプションにご加入いただくと、最新のSOLIDWORKSを使い続けることができ、新機能による設計効率向上、最新OSへの対応などのメリットがあります。
各パッケージPREMIUM、PROFESSIONAL、STANDARDに対応したサブスクリプションをお選びいただけます。


Ver.2021のSOLIDWORKS新機能は?

さらに便利に、快適に改善されたバージョン2021の主な新機能!
サポートサービスも提供している当サイト運営会社(株)シーキューブのSOLIDWORKSエンジニアが動画で徹底解説します。

2021の新機能はこちら

3Dプリントで使えます!

SOLIDWORKSで作成したデータは3Dプリントで活用できます。製品のプロトタイプやモックアップなどの作成コストと時間を大きく短縮できる3Dプリントサービスをご提供しています。

モノづくりに強い3Dプリントとは?
