商品概要

EASYDRAWオプションパックは、CADソフト「EASYDRAW」とオプションソフト「EASYDRAWコンバータ（データ変換）」「文字アプリケーション」がセットになった商品です。

CADソフトのみのEASYDRAWはコチラ

コンバータのみ付属するEASYDRAWコンバータPlusパックはコチラ

EASYDRAWとは？

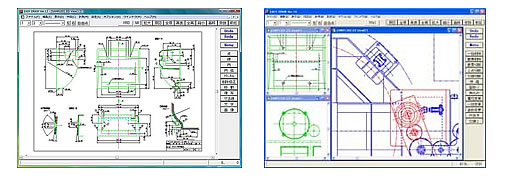

EASY DRAW（イージードロー）は、本格的な製図機能を搭載したコストパフォーマンスに優れた国産２次元ＣＡＤです。

1994年の発売以来、簡単な操作性と優れた製図機能を搭載したCADとして、初心者からベテランまで幅広いユーザーに高い支持を受けているロングセラーCADソフトです。

データ変換オプションソフト「EASYDRAWコンバータ」を使用することで、DXF/DWGデータ（AutoCADのデータ形式 GX3/GX5/R12/R13/R14/R15(2002)/R18(2004〜2006)/R21(2007〜2009）/R24(2010〜2012)のをダイレクトに変換できるようになります。

さらに「文字アプリケーション」で文字記入・編集機能を拡張できます。

使い易さと抜群のCAD機能に定評がある「CADSUPERシリーズ」の遺伝子を受け継ぎ、「初めて使うＣＡＤとして」または「本格的な製図用CADとして」、EASYDRAWは設計現場で使用されています。

こんな方にお薦め！

• 使いやすい製図用CADをお探しの方。
• JISに対応したコストパフォーマンスの高い国産２次元CADをお探しの方。
• EASYDRAWのCADソフトのみを購入したい。（データコンバータや文字アプリは不要）

商品の内容

• インストール用CD-ROM
• 説明書など
• EASYDRAW ライセンス（パソコン1台分）
• EASYDRAW コンバータライセンス（パソコン1台分）
• 文字アプリライセンス（パソコン1台分）

メニューの先頭へ

機能紹介

新バージョンEASYDRAW Ver17の新機能

• 図面内にある図面の一部を部分シンボルとして登録し、他図面に部品シンボルとして利用ができるように対応。
• アクティブレイヤ（書き込みレイヤ）以外のレイヤを全て非表示／表示／参照にモード切替えする新機能を搭載。　設計で頻繁に利用するレイヤ表示切替え操作を１クリックで実現。
• 最大化しているウィンドウに対して、[表示]−[原図]、[再表示]、[前拡縮]するするようになりました。
• 基準線上の任意の点からの垂線を作図できるように強化された [線]−[垂線]コマンド。
• 32bit及び64bitイメージ表示対応（シェル拡張機能）により、EASYDRAW、CADSUPERシリーズの図面イメージや属性情報をWindowsのエクスプローラで表示できるように対応。

2次元CAD EASYDRAWの主な機能

• 一度に複数行入力ができるダイアログ（文字パッド）を搭載しており、文字の記入や修正時に使用できます。
• 線上（円弧上）に、距離（円弧長）を指定して、点を描画するコマンドを搭載。
• ２要素に接し、１つの通過点を指定することで、円を描くコマンを搭載。
• 円弧長を指定して、円弧を描くコマンドを搭載。
• 指定された文字の高さ、幅などを表示して、値を変更できるようにするコマンドを搭載。
• 角度が自由な、基準寸法線（累進寸法線）を記入可能。
• 角度入力で、60進数の入力ができます。
• ２点間を直径とする円の作図コマンドを搭載。
• ２点と半径を入力して円を作図するコマンドを搭載。
• ［移動］−［レイヤ］、［複写］−［レイヤ］コマンドの要素指定画面で、ビューイングモード、ズームイン・ズームアウト機能を使用してレイヤ間移動複写ができます。
• 寸法文字の狭部文字上げ長を指定可能。

EASYDRAWコンバータの特徴

• EASYDRAW Ver.10以降の図面データ（要素制限80万要素）を取扱いできます。
• 複数の他形式フォーマットを一括して、同じ操作方法で扱うことができます。
• EASY DRAWからダイレクトにＤＷＧ／ＤＸＦを読み込みや書き込みができるようになります。
• 簡単な操作でワーニングやエラーの発生したファイルを再変換できます。
• 専用のビューワにより、変換結果やワーニング・エラーの詳細が簡単に確認できます。
• 他形式ファイルやEASY DRAWファイルの格納場所をあらかじめ設定しておくことができます。
• 個々の変換ファイルに、それぞれ別々のパラメータファイルを割り当てることができます。
• ワーニングエラーの詳細を確認しながら、パラメータファイルの編集を行うことができます。

文字アプリケーションの特徴

• 入力した文字列を半角/全角/倍角のサイズで図面に描くことができます。
• 入力した文字列を図面に縦書きで描くことができます。
• 半角英数字を自動的にカウントアップして連番を記入できます。
• TrueTypeフォントの輪郭を抽出して、線分で抽出した輪郭を作図できます。
• 図面上にある文字列から文字列を検索して、指定した文字列に置換えができます。
• 複数の文字列の上下間隔を均等に配置できます。
• 文字列を行頭/行末/中央/均等に割付けることができます。

詳しい情報

機能に関する情報はメーカーサイトもご覧ください。

メニューの先頭へ

対応データ形式

入出力ができるデータ形式です。

標準

入力	DXF （GX3/GX5/R12/R13形式） CADSUPER SX
出力	DXF （GX3形式） CADSUPER SX

オプション「EASYDRAWコンバータ」使用時

入力	DWG （GX3/GX5/R12/R13/R14/R15/R18/R21/R24形式） DXF （GX3/GX5/R12/R13/R14/R15/R18/R21/R24形式）
出力	DWG （GX3/GX5/R12/R13/R14/R15/R18/R21/R24形式） DXF （GX3/GX5/R12/R13/R14/R15/R18/R21/R24形式）

メニューの先頭へ

動作環境

CPU	Pentium3以上推奨
メモリ	512MB以上
ハードディスク	300MB以上
ディスプレイ解像度	1024x768以上推奨
OS	Windows 7 (32bit/64bit) Windows Vista (32bit/64bit) Windows XP SP2以上 (32bit/64bit)
プロッタ	HP-GL準拠のドライバ
プリンタ	Windows付属、または各メーカー提供のドライバ

補足

メーカーホームページで動作環境をご確認ください。

メニューの先頭へ

サポート

EASYDRAWのサポートは、メーカーの「アンドール株式会社」で対応しています。

EASYDRWサポートサービス

EASYDRAWをご購入されたお客様は下記サポートサービスをご利用いただけます。
サポート内容の詳細は下記サイトをご覧ください。

• FAXでのお問い合わせ

サポート情報はこちら
