線の長さ(距離)を指定して線分を描く手順は1点目を指示した後で長さを入力するだけですが、角度も指定したいときは?

30°や45°でよければ極トラッキングを使う方法もありますが、33.5°や52°など任意の角度の場合は極トラッキングではうまくいきません。
任意の角度を指示した角度線を描きたいとき、どうすればいいのでしょうか?

指定した角度で傾いた線

ダイナミック入力をオン

前提として[ダイナミック入力]が「オン」になっている必要があるようです。オフの状態ではうまくいかないようです。

ダイナミック入力のアイコン

長さ(距離)を指示

角度線を描くには[線分(LINE)]コマンドを使います。

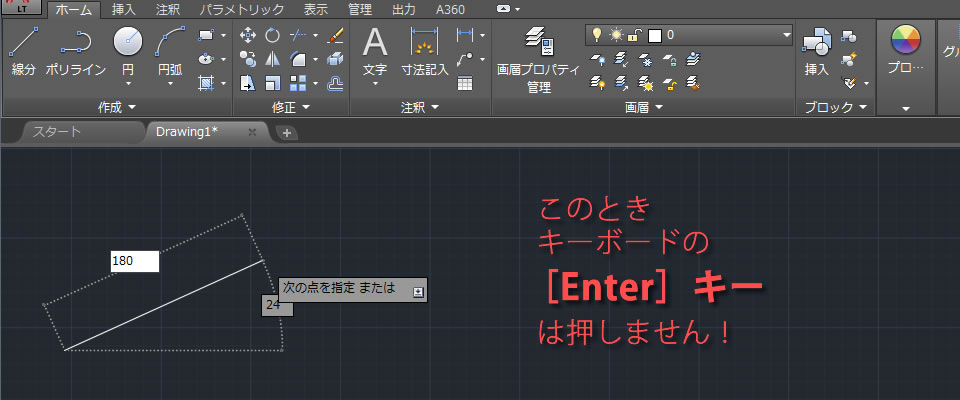

線の1点目を指示したら続けて線の長さ(距離)を入力します。なお、長さの数値を入力した後、キーボードの[Enter]キーは押しません。押してしまうと角度の数値を入力できません。

線の長さを数値入力

角度を指示

角度を入力するには、角度の数値を入力する前に半角文字で「<」を入力します。入力したら続けて角度の数値を入力します。最後にキーボードの[Enter]キーを押すと指定した長さと角度の線分が作図されます。

角度の数値を入力

指示した長さと角度で作図されているかは「グリップ」で簡単に確認できます。

寸法値を確認
